8x Umschalter mit Letzter Eingabe Speicherung 2021
- Betriebsspannung 12V
- Speichert immer die Letzte Eingabe Ab!
- 8x Um Schalter für Passend für die 8X HQ Audio Umschalter Cinch - Bausatz Leiterplatte
Des Öfteren wurde ich gefragt ob es nicht Zusäzlich zum 8X HQ Board nicht ein Passendes Eingabefeld geben könnte.
Somit habe ich dann Nachfolgenden Umschalter entworfen.

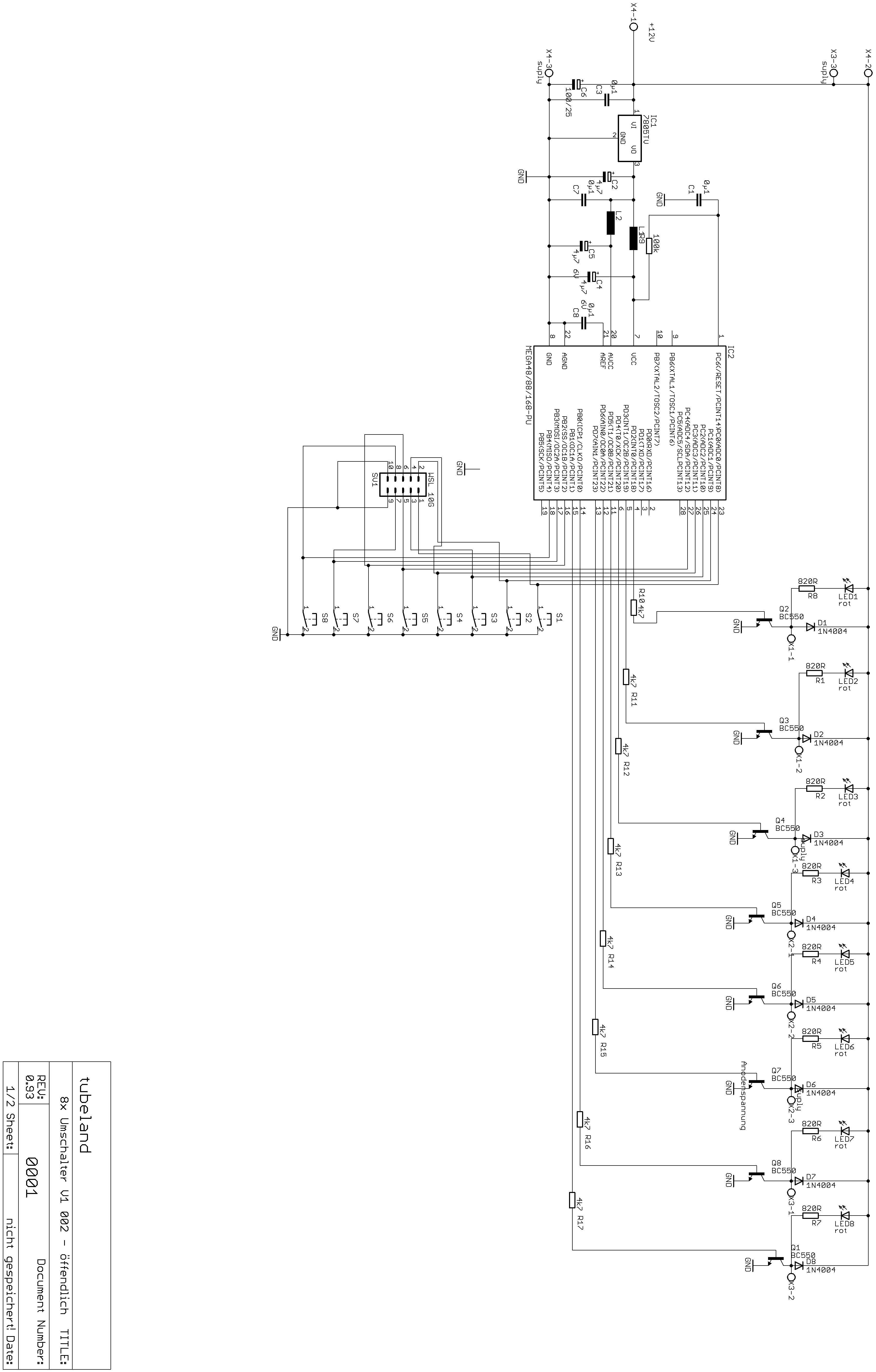

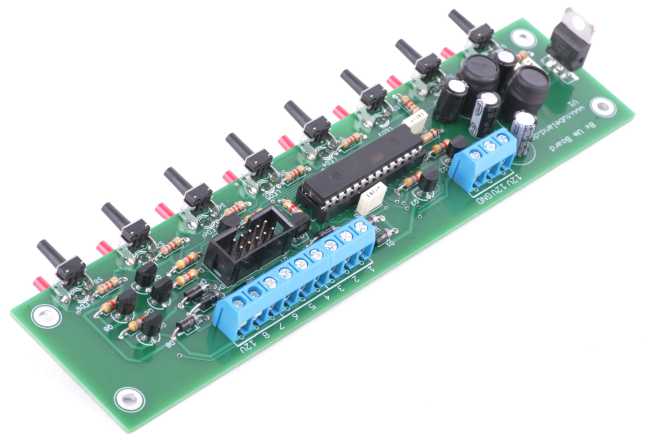

Die Taster können als Sub Version direkt auf der Leiterplatte eingelötet werden oder wenn sie andere Taster bevorzugen können die über der Buchse entnommen werden. Die Schaltung kann dann die Relays Ansteuern!

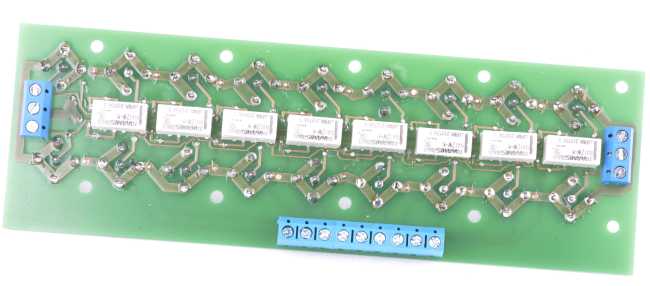

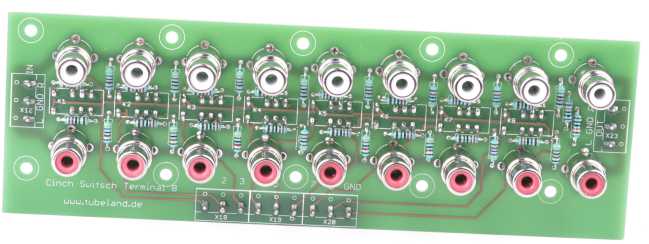

Damit das dann auch Funktioniert ist es Extrem Wichtig das das 8X HQ Board entsprechend Spiegelbildlich bestückt wird gem. Nachfolgende Fotos.
Ansonzten ziehen die Relays nicht an da diese auf zentrahl + Liegen müssen statt auf GND
Das ist auch schon alles.
Bei der erst Betriebnahme leuchten ALLE LED´s auf was auch ganz normal ist. Nach dem sie einen Taster ihrer Wahl betätigt haben, ist der Controler fertig eingerichtet und er wird dann immer nur noch eine LED auf leuchten lassen.
Menge |
Wert |
Device |
Bauteile |
8 |
820R |
R-EU_0207/10 |
R1, R2, R3, R4, R5, R6, R7, R8 |
8 |
4k7 |
R-EU_0207/10 |
R10, R11, R12, R13, R14, R15, R16, R17 |
1 |
100k |
R-EU_0207/10 |
R9 |
1 |
4µ7 |
CPOL-EUE2.5-6 |
C2 |
2 |
4µ7 6V |
CPOL-EUE2.5-6 |
C4, C5 |
1 |
100/25 |
CPOL-EUE3.5-10 |
C6 |
2 |
BS11 |
L1, L2 |
|
8 |
31-XX |
S1, S2, S3, S4, S5, S6, S7, S8 |
|
4 |
0µ1 |
C-EU050-025X075 |
C1, C3, C7, C8 |
8 |
1N4004 |
1N4004 |
D1, D2, D3, D4, D5, D6, D7, D8 |
1 |
7805TV |
7805TV |
IC1 |
8 |
BC550 |
BC547 |
Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8 |
8 |
LED |
LED3MM |
LED1-8 |
1 |
MEGA48/88/168-PU |
MEGA48/88/168-PU |
IC2 |
4 |
suply |
W237-103 |
X1, X2, X3, X4 |
1 |
Leiterplatte |

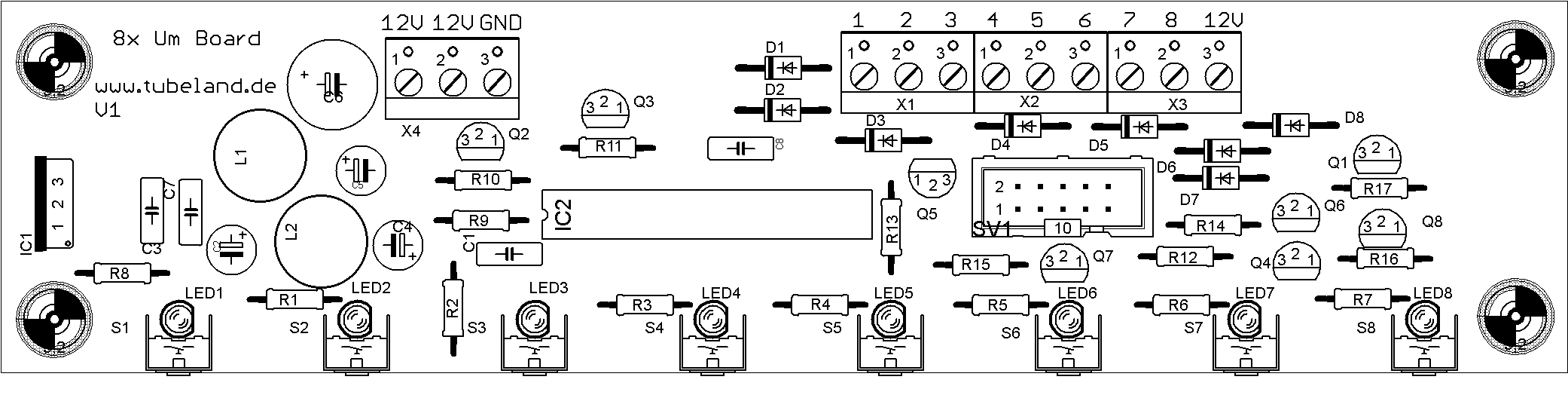

176.1 mm* 41.8 mm |
