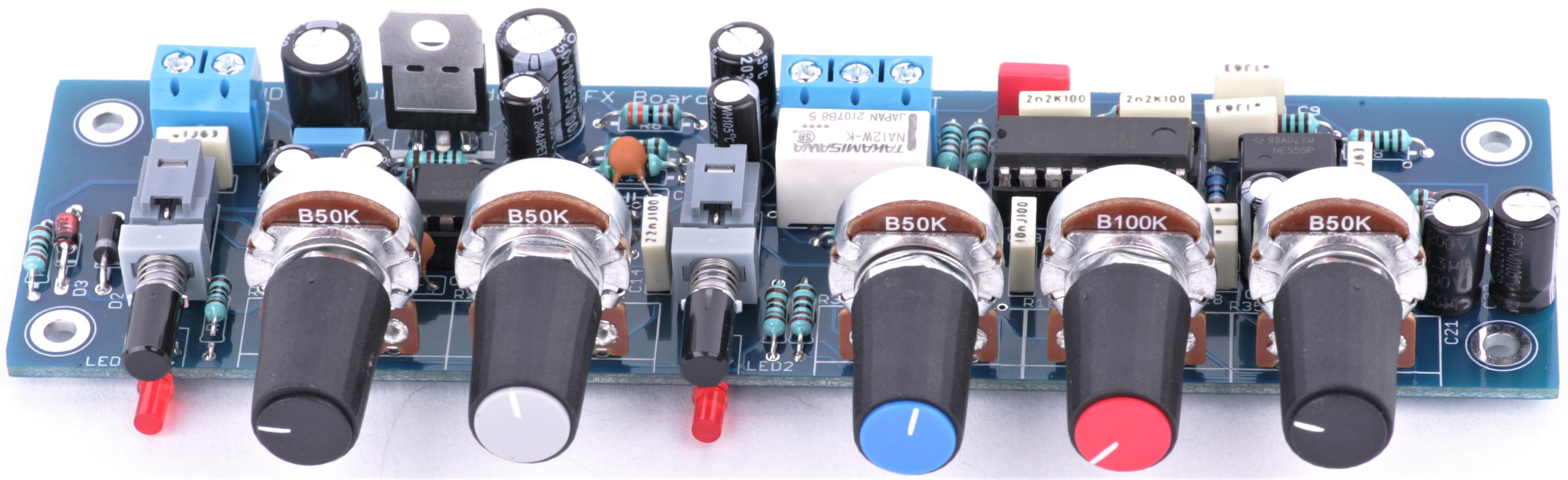

PT 2399 Fx Delay 2022

PT 2399 Fx Delay 2022



  • Vitange Delay mit PT2399
  • 12V 60 mA
  • Delay regelbar
  • Feedback Regelbar
  • Mix Regelbar
  • VCO Effekt + Color Regelbar











Nach dem Motto solange der Vorrat an PT2399 reicht, habe ich mir einen etwas Größeren Vorrat an den Legendären PT2399 gesichert, so dass es möglich ist sogar eine Serie mit dem oben beschriebenen Projekt zu starten.

Wie viele Duplikate ich hier von anbieten kann hängt davon ab wie viele PT2399 ich noch bekommen kann. Nach der Optik zu beurteilen wird der Chip wohl länger nicht mehr hergestellt. Allerdings scheint die Verfügbarkeit noch groß genug zu sein. Ich konnte mal eben 200 Stk. PT2399 ohne Probleme Bestellen. Was die Optik betrifft sieht man den die IC´s an das sie etwas Älter sind.

Dies ist nicht weiter schlimm, sie sehen zwar nicht mehr so schön aus aber dafür funktionieren sie noch sehr gut ohne Probleme! Und das ist eben wichtig!

Es handelt sich hier eben um ein Nostalgie Baustein.

Trotz dem Alter die die Ships auf dem puckel haben, sind diese noch heute bei den Gitarristen sehr beliebt. Selbst heute noch gibt es Jede menge Konzepte wo diese Ships verbaut werden.



Der PT2399 ist ein Echo-Audio-Prozessor-IC hergestellt in CMOS-Technologie, die mit ADC und DAC hoher Abtastfrequenz von 44 kHz und mit einem internen Speicher für die digitalen Verarbeitung ausgestattet ist, um die Verzögerungszeit zu erzeugen, er verfügt auch über eine interne VCO-Schaltung in der Systemuhr, wodurch die Frequenz leicht einstellbar ist. PT2399 zeichnet sich durch sehr geringe Verzerrung (THD<0,5%) und sehr geringes Rauschen (No<-90dBV) aus und erzeugt so eine qualitativ hochwertige Audioausgabe.  Die Pinbelegungen und Applikationsschaltungen sind optimiert und sehr einfach gestaltet.



Das schöne daran ist das die VCO extern sehr einfach manipuliert werden kann.

Normalerweise wird hier nur ein Poti für die Delay Zeit angeschlossen. Allerdings kann hier zusätzlich noch mit diesen Pin mehr gemacht werden als die Zeit einzustellen!

Verändert man hier die Spannung in einer gewissen Zeit, so entsteht hier noch ein zusätzlicher Effekt.

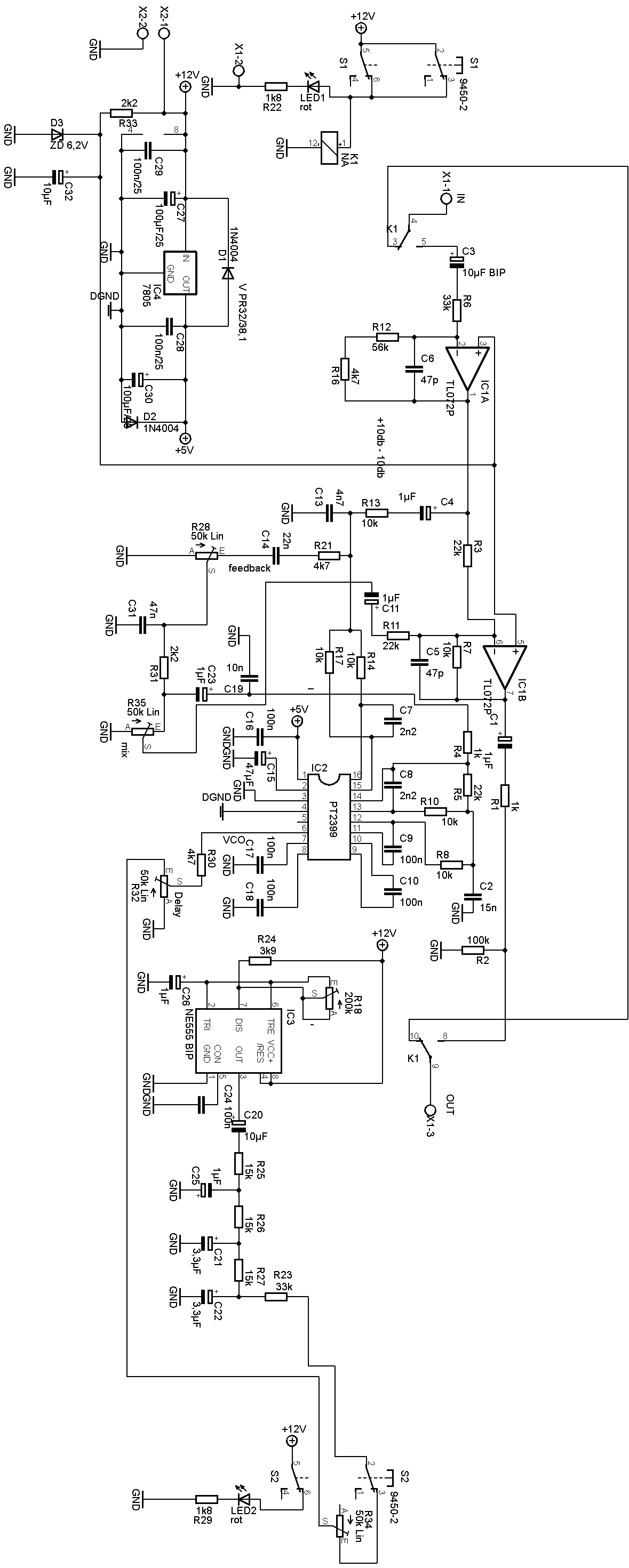

So bin ich auf der Idee gekommen noch in der Schaltung einen NE555 zu integrieren der mir eine Regelbare Frequenz erzeugt. Aus dem Rechteck Signal habe ich mit Hilfe von einfachen RC kette ein Sinus Signal generiert. Das Signal kann entsprechend dazu geschaltet werden.

Je n ach dem wie R32 eingestellt ist verändert sich auch die Zugabe des Modulation Effekt und passt sich dann entsprechend an. Bei langen Delay nimmt die Effektivität Kontonolierich ab. In der Praxis ist das so auch ganz gut das das so ist.

Beim ersten Prototyp hatte ich Das Signal direkt auf Pin 7 (IC2) gelegt. Das war mir dann zu intensiv, wobei dann bei den Längeren Delay Zeiten der erzielte Effekt dann zu stark übertrieben wirkte. So kam mir dann die Idee die Modulation einmal an R32 an zu klemmen.

Ansonsten schreibt der Hersteller nicht all soviel über die nutzbaren Möglichkeiten.

Das heißt man muss also selbst herausfinden was geht und was nicht.

Es mag sein das ich dann zum Späteren Zeitpunkt mit dem PT2399 noch etwas Neues realisieren werde zumal es noch eine CLK gibt die der Hersteller überhaupt nicht eingeht. Vielleicht wird es dann irgendwann einmal Zeit dem Auf den Grund zu gehen und zu schauen wofür das CLK extern gedacht ist.



Mit R34 kann dann noch der hub eingestellt werden.





















Spalte1

Spalte2

Spalte3

Spalte4

Menge

Wert

Device

Bauteile



2

1k

0,6W Metall

R1, R4

2

1k8

0,6W Metall

R22, R29

2

2k2

0,6W Metall

R31, R33

1

3k9

0,6W Metall

R24

3

4k7

0,6W Metall

R16, R21, R30

6

10k

0,6W Metall

R7, R8, R10, R13, R14, R17

3

15k

0,6W Metall

R25, R26, R27

3

22k

0,6W Metall

R3, R5, R11

2

33k

0,6W Metall

R6, R23

1

56k

0,6W Metall

R12

1

100k

0,6W Metall

R2



2

47p

C-EU050-025X075

C5, C6

2

2n2

C-EU050-025X075

C7, C8

1

4n7

C-EU050-025X075

C13

1

10n

C-EU050-025X075

C19

1

15n

C-EU050-025X075

C2

1

22n

C-EU050-025X075

C14

1

47n

C-EU050-025X075

C31

8

100n

C-EU050-025X075

C9, C10, C16, C17, C18, C24, C28, C29

6

1µF

CPOL-EUE2.5-7

C1, C4, C11, C23, C25, C26

2

3,3µF

CPOL-EUE2-5

C21, C22

2

10µF

CPOL-EUE2-5

C20, C32

1

10µF BIP

CPOL-EUE2.5-7

C3

1

47µF

CPOL-EUE2.5-7

C15

2

100µF/25

CPOL-EUE3.5-8

C27, C30



4

50k Lin

TRIM_EU-CIP20C-6MM

R28, R32, R34, R35

1

200k LIN

TRIM_EU-CIP20C-6MM

R18

5

Knöpfe

K88-BLK-D



2

Kappe

K85-BLK-L



1

Kappe

K85-BLU-L



1

Kappe

K85-GRY-L



1

Kappe

k85-ROT-L



1

PT2399

DIL16S

IC2

1

NE555 BIP

NE555

IC3

1

TL072P

TL072P

IC1

1

7805

78XXS

IC4

2

9450-2

PR909L-22

S1, S2

2

1N4004

1N4004

D1, D2

1

NA

NA-12W-K

K1




1

ZD 6,2V

ZPD

D3

2

rot

LED3MM

LED1, LED2

2

DIP 8

Fassung



1

DIP 16

Fassung



1



W237-102

X2

1



W237-103

X1

1

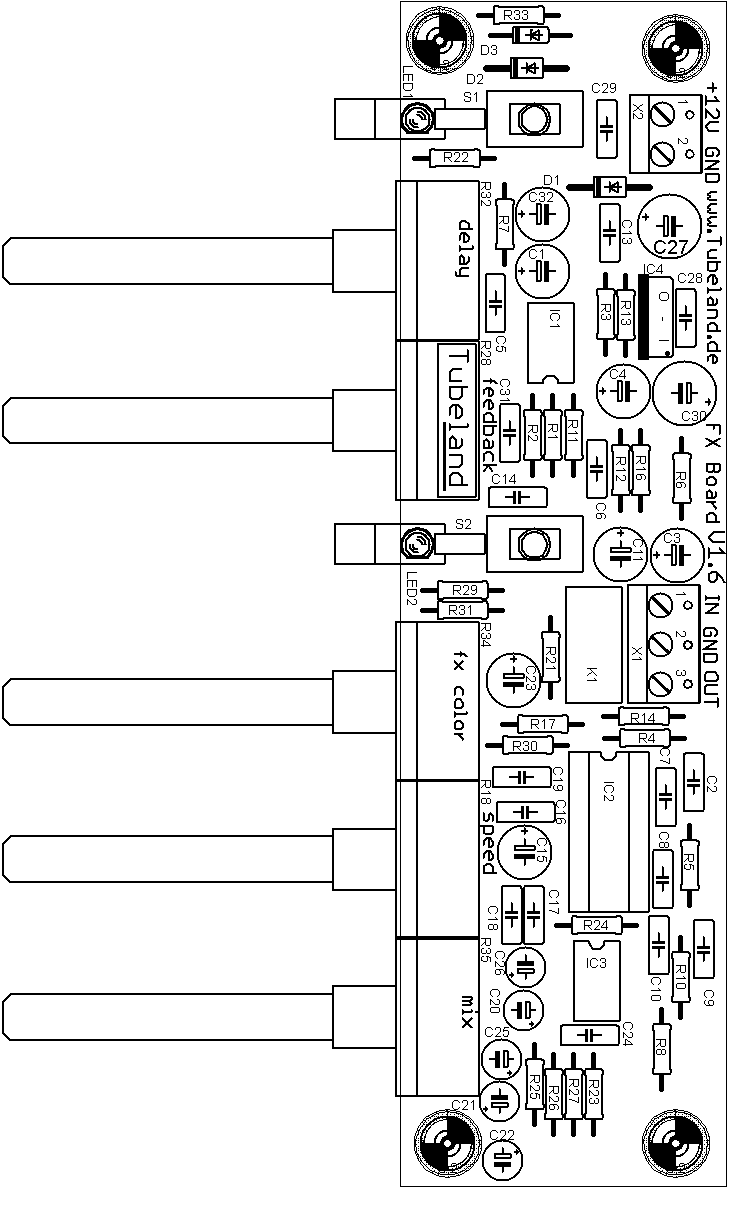

Leiterplatte Y74

151 mm* 42 mm



PDF Doku
