OTL 6C19P Kopfhörer Verstärker 2021

Bewertung:  / 1
SchwachSuper

6C19P OTL Kopfhörer Verstärker 2021







  • 113V DC ( 110V AC 360 mA) 6,3V 2,8A
  • 600 Ohm +0,2 db – 1 db 10 Hz – 199kHz 8,9V RMS
  • 82 Ohm -1,8 15 Hz ( -0,4db 150µF)= – 230 kHz 3,9V RMS

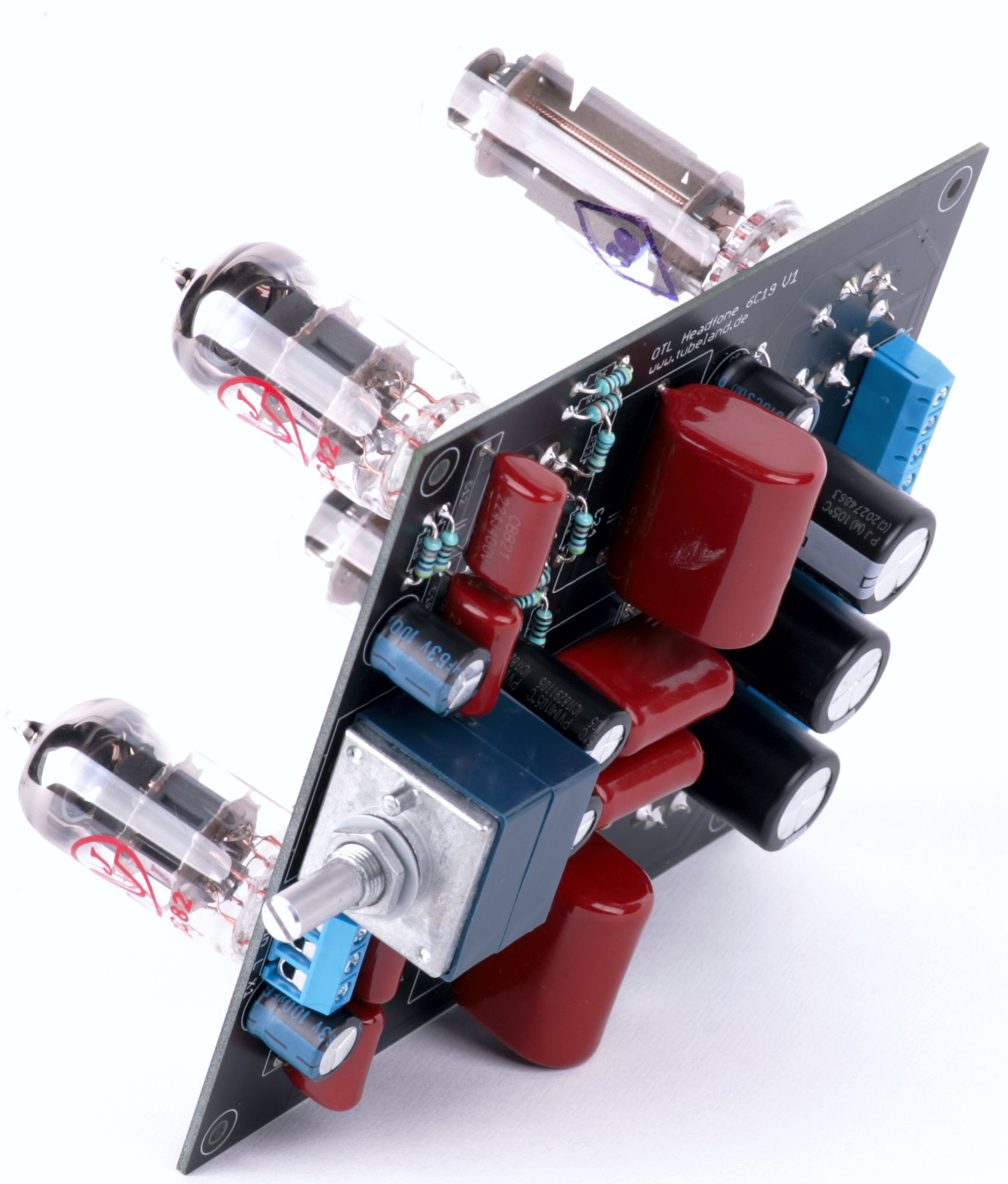

  • Leiterplatte 119 * 125mm Fr4 2 DK Leiterplatte

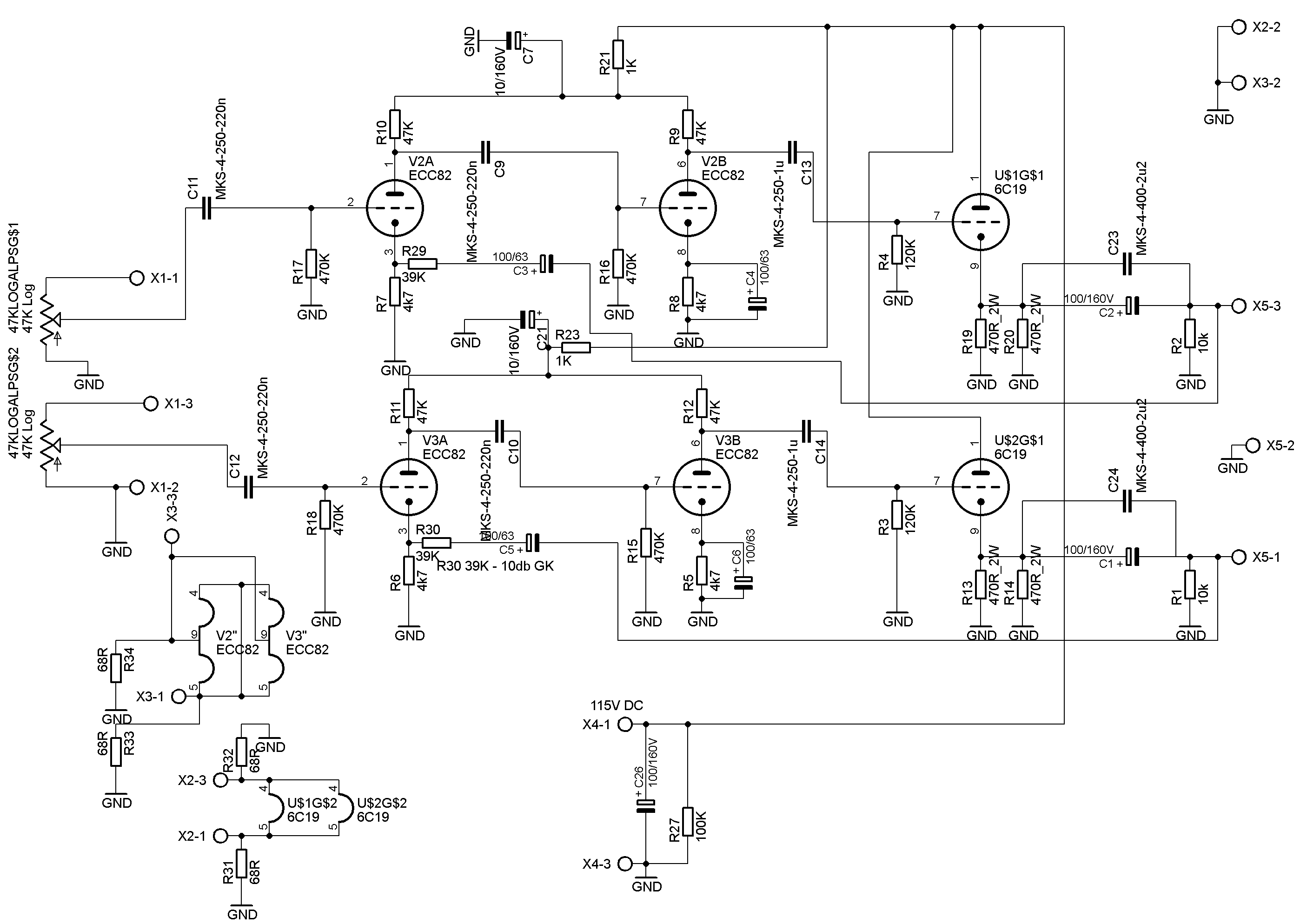

Es gibt eine weitere Triode die gut für einen Kopfhörerverstärker geeignet ist. Diese Basiert auf der gleichen Schaltung wie der 6AS7 OTL Kopfhörerverstärker. Nach ein Parr kleine Änderungen ist die Röhre in der Schaltung genauso willkommen wie die 6AS7. Letztendlich ist eine Reine Geschmacksache welche End Röhre dann aus dem Chassi schauen darf.



















Menge

Wert

Device

Bauteile

4

68R

1/4W Metall

R31, R32, R33, R34

4

470R_2W

2 Watt Metall

R13, R14, R19, R20

2

1K

1/4W Metall

R21, R23

4

4k7

1/4W Metall

R5, R6, R7, R8

2

10k

1/4W Metall

R1, R2

2

39K

1/4W Metall

R29, R30

4

47K

1/4W Metall

R9, R10, R11, R12

1

100K

1/4W Metall

R27

2

120K

1/4W Metall

R3, R4

4

470K

1/4W Metall

R15, R16, R17, R18



4

MKS-4-250-220n

C15/6

C9, C10, C11, C12

2

MKS-4-250-1u

C22/10

C13, C14

2

MKS-4-400-2u2

C-EU275-205X316

C23, C24

2

10/160V

CPOL-EUE5-13

C7, C21

3

100/160V

E7,5-16

C1, C2, C26

4

100/63

E5,0-10

C3, C4, C5, C6











4

Noval Fassung



1

ECC82

ECC82-P

V2, V3

2

6C19

6C19

U$1, U$2

5



AK500/3

X1, X2, X3, X4, X5

1

47K Log

ALPS_BLUE

47KLOGALPS

1

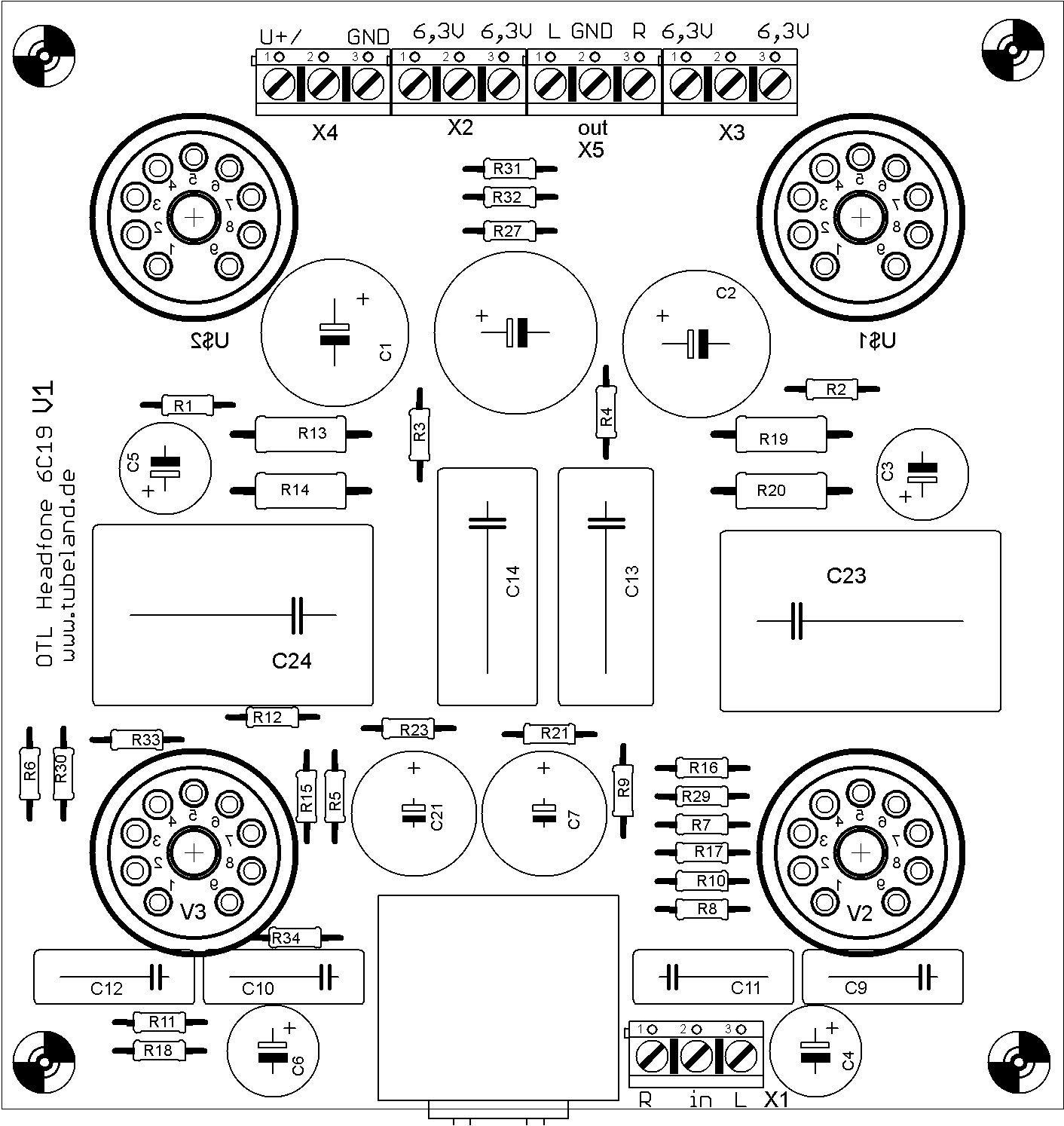

Leiterplatte

124.5 mm* 119.4 mm





Auch hier bestimmt der Koppelkondensator die untere Grenzfrequenz!

Die Heizung wurde auch auf diesen Board Separat ausgeführt.
