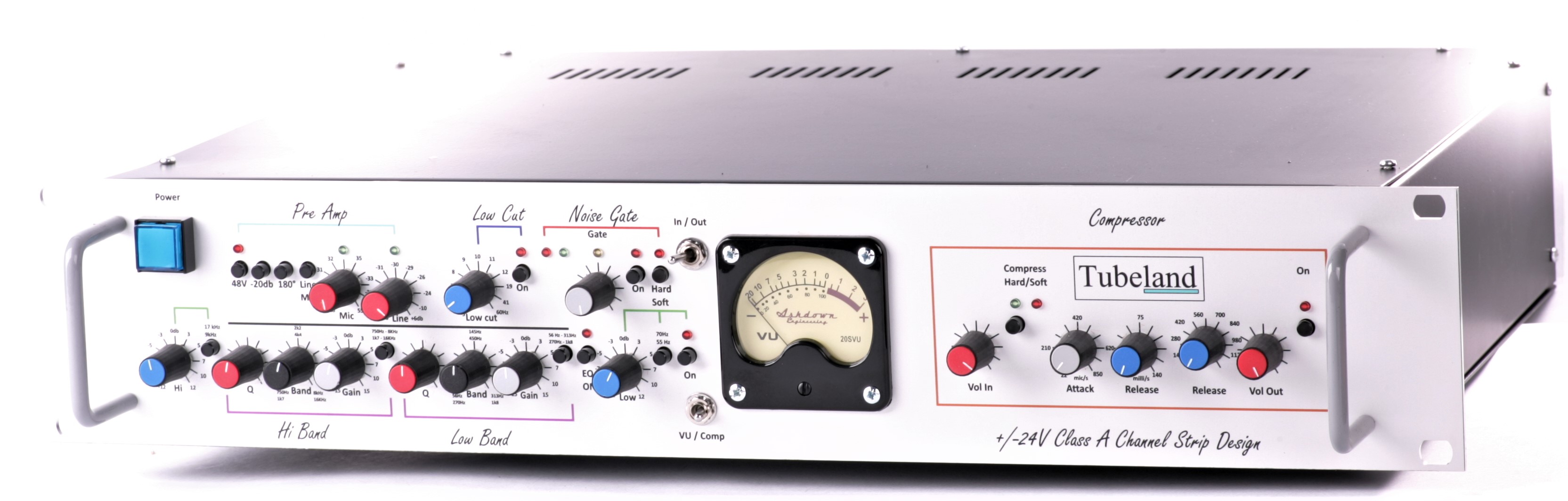

Class A Studio Mic Pre Amp 2022

Class A Mic Pre Amp Chanal Strip +/-24V 2022





  • Class A Mic Pre Amp Canal Stip -/+ 24V
  • Line in – Gain + 6db Regelbar
  • MIC IN – SYM +28 – 55 db Regelbar 48V, - 20db, 180° Mic / Line Schalter
  • Low Cut 5 – 60 Hz, Regelbar
  • Q Schwanz Filter Hi 9 und 17 kHz Schaltbar Low 55 und 70 Hz Schaltbar.  +/- 12 db Regelbar
  • Regelbarer Filter Hi 750Hz - 8kHz /1,7 kHz – 16 kHz – Low 56 Hz – 313 Hz / 270 Hz – 1,8 kHz Umschaltbar +/- 15 db Gain Q = Regelbar,
  • Noise Gate, Regelbar / Hard und Soft
  • Compressor Attack 22 – 850 mic/s / Release 50 – 140 Milli/s – 8 Stufenschalter Release 140 – 1120 milli/s Schaltbar
  • Eingänge Mic und Line
  • Ausgänge Rec. Asym 600 Ohm Out, SYM 600 Ohm Out, Insert, Side Chain,



Nachfolgend finden Sie zum Projekt ALLE Unterlagen in PDF Format die zum Aufbau Benötigt werden!

Da das Projekt doch recht umfangreich ist, wollte ich es diesmal nicht als Web Version Gestalten.

Ich Hoffe das es für euch so ok ist.

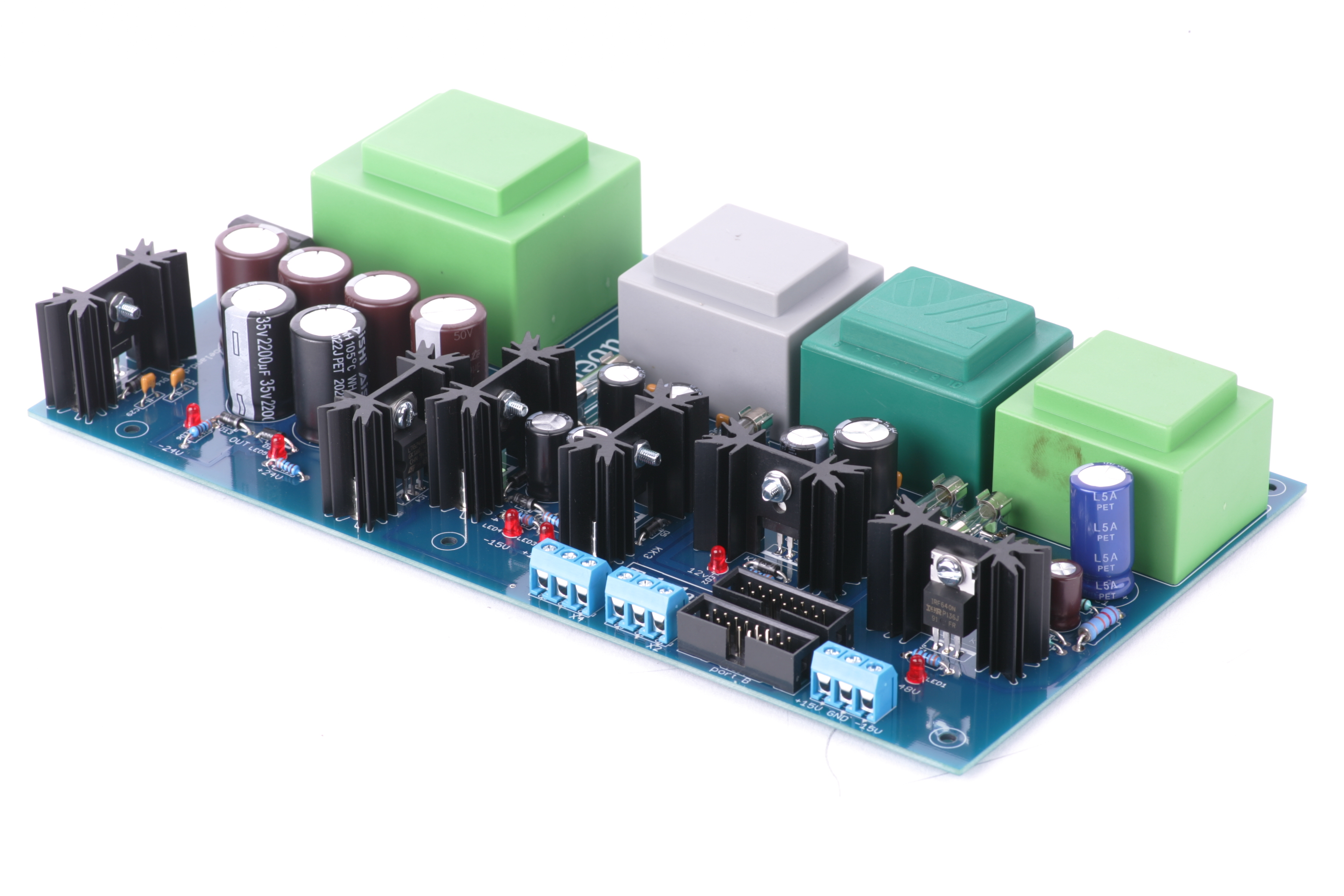

Das Netzteil PDF

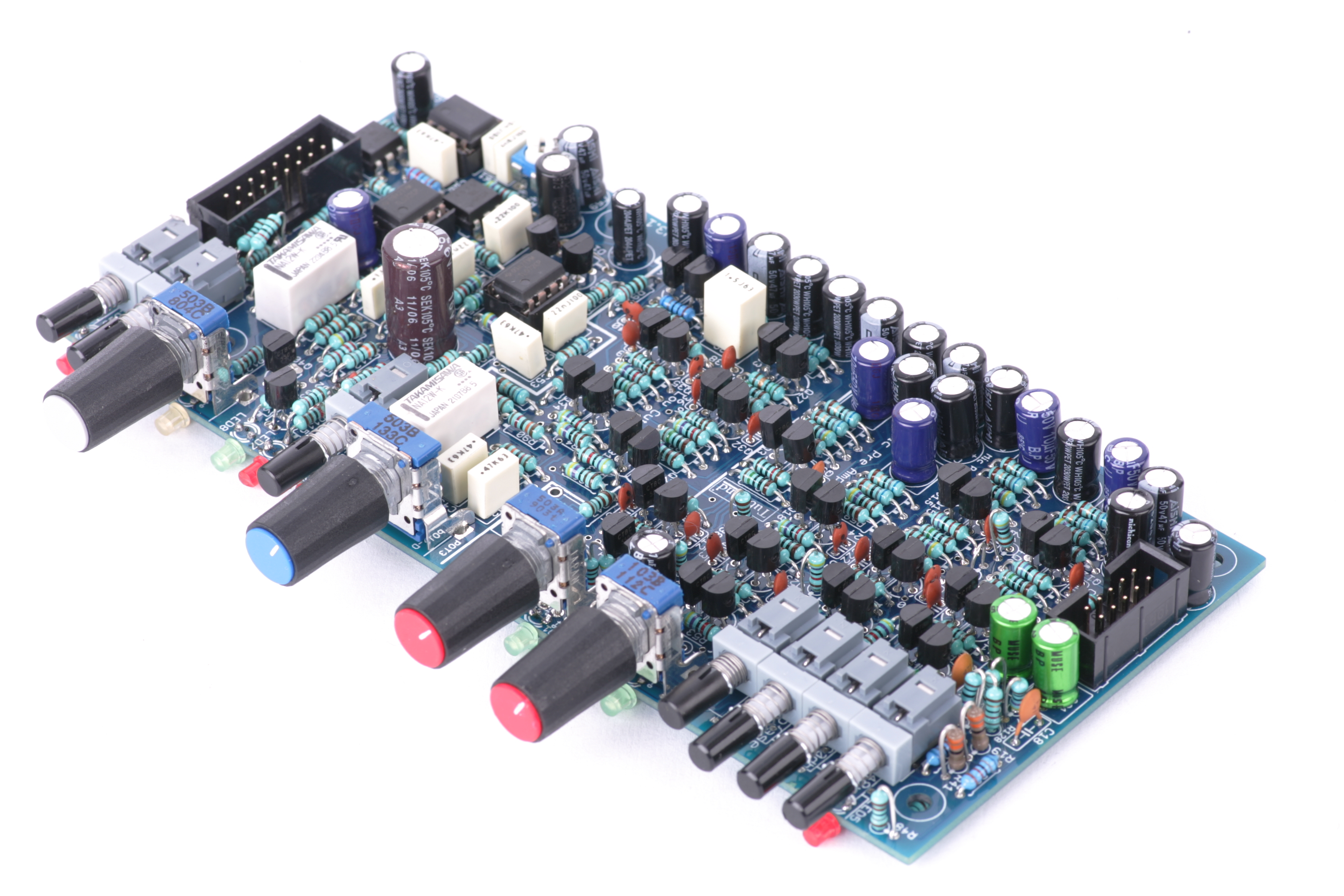

 Mic Pre Amp PDF

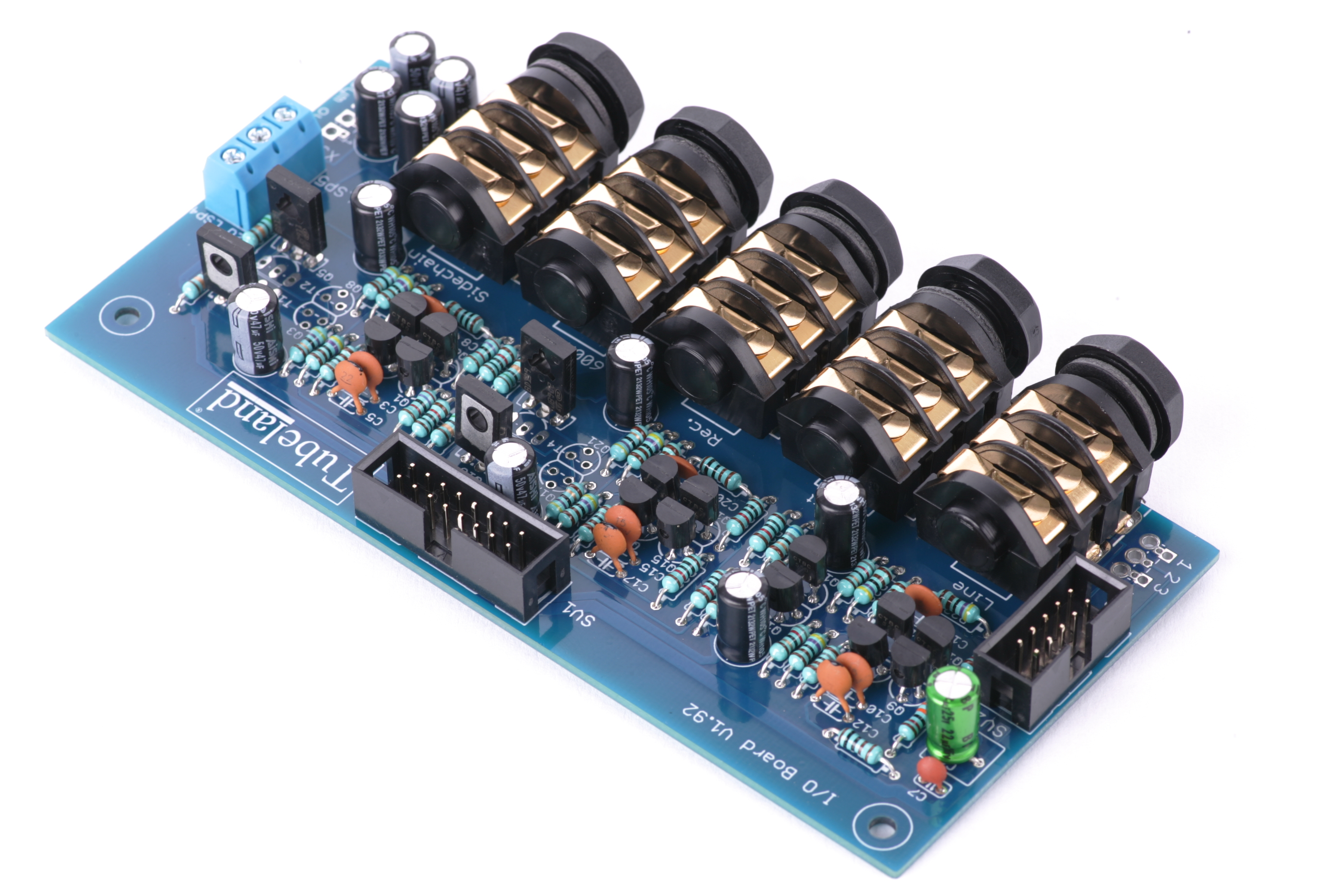

I/O Board PDF

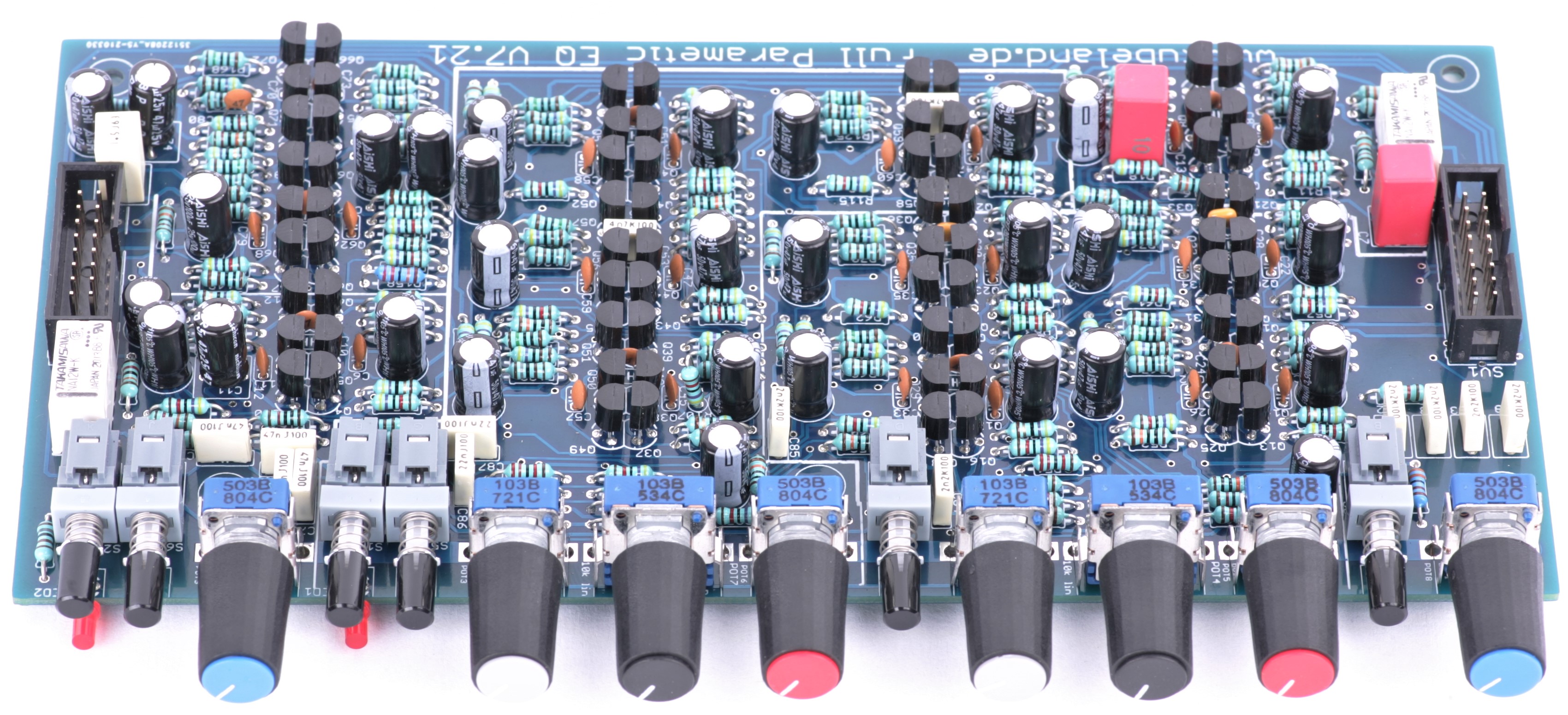

 The Equlaizer PDF

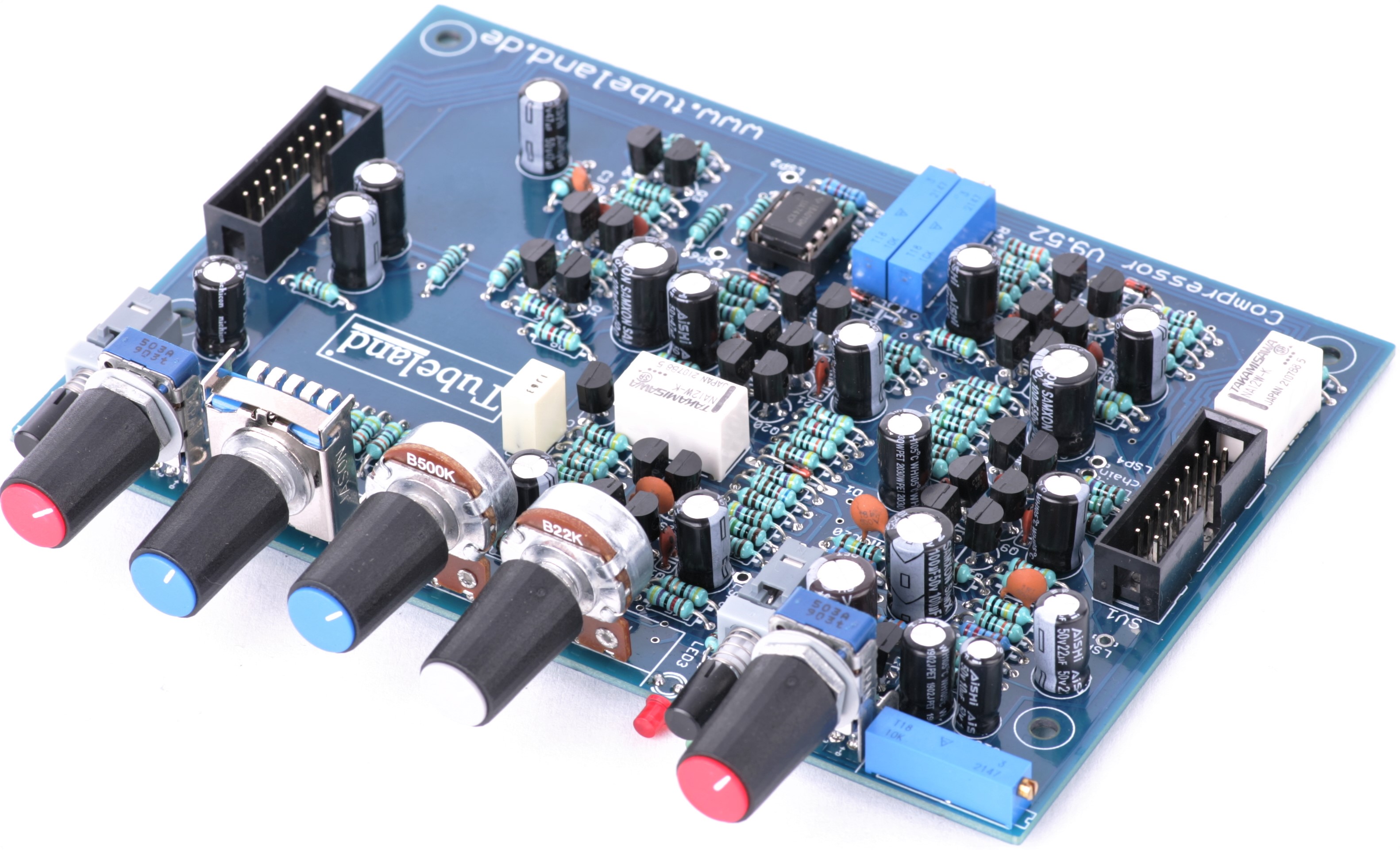

Compressor PDF

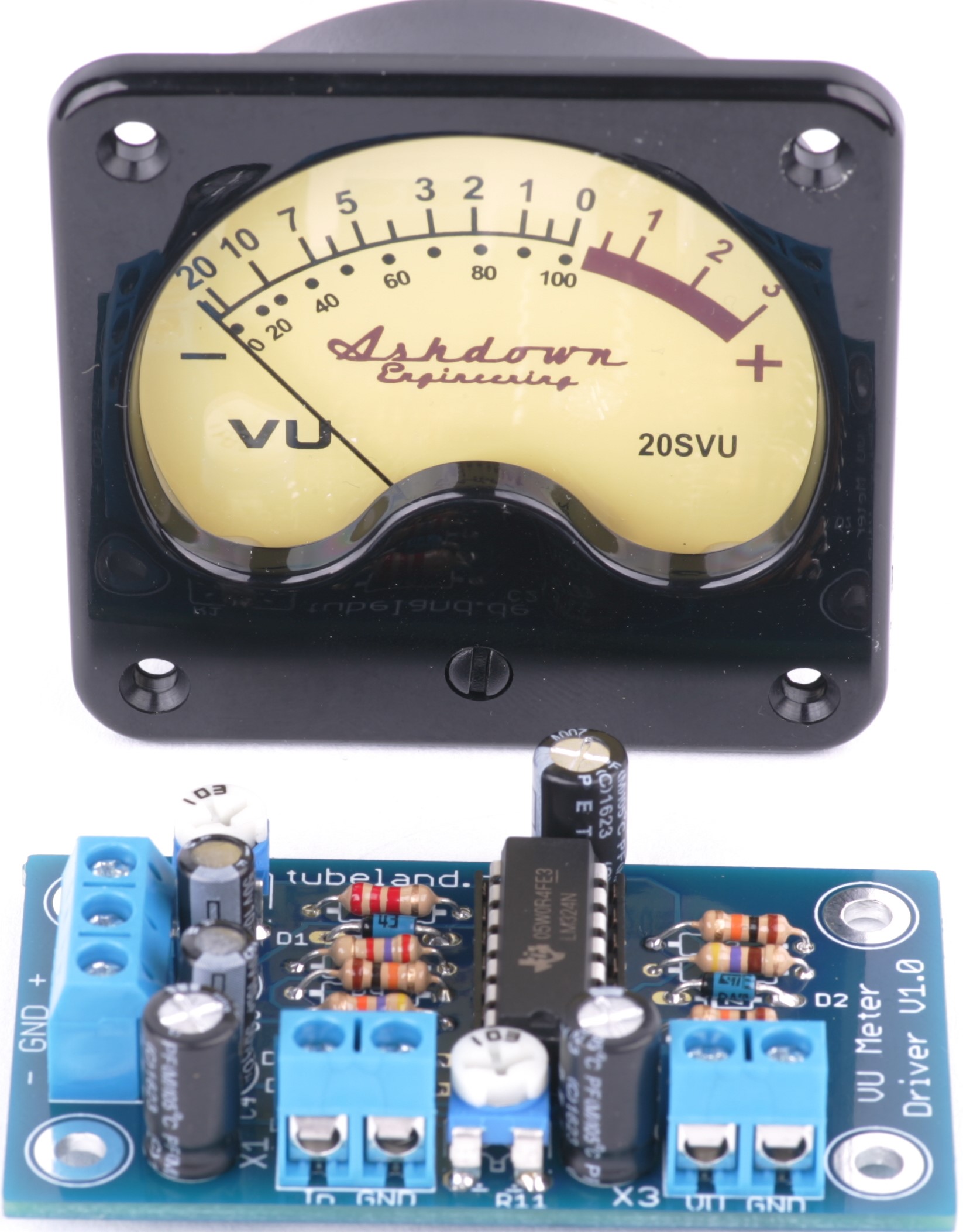

VU Meter PDF

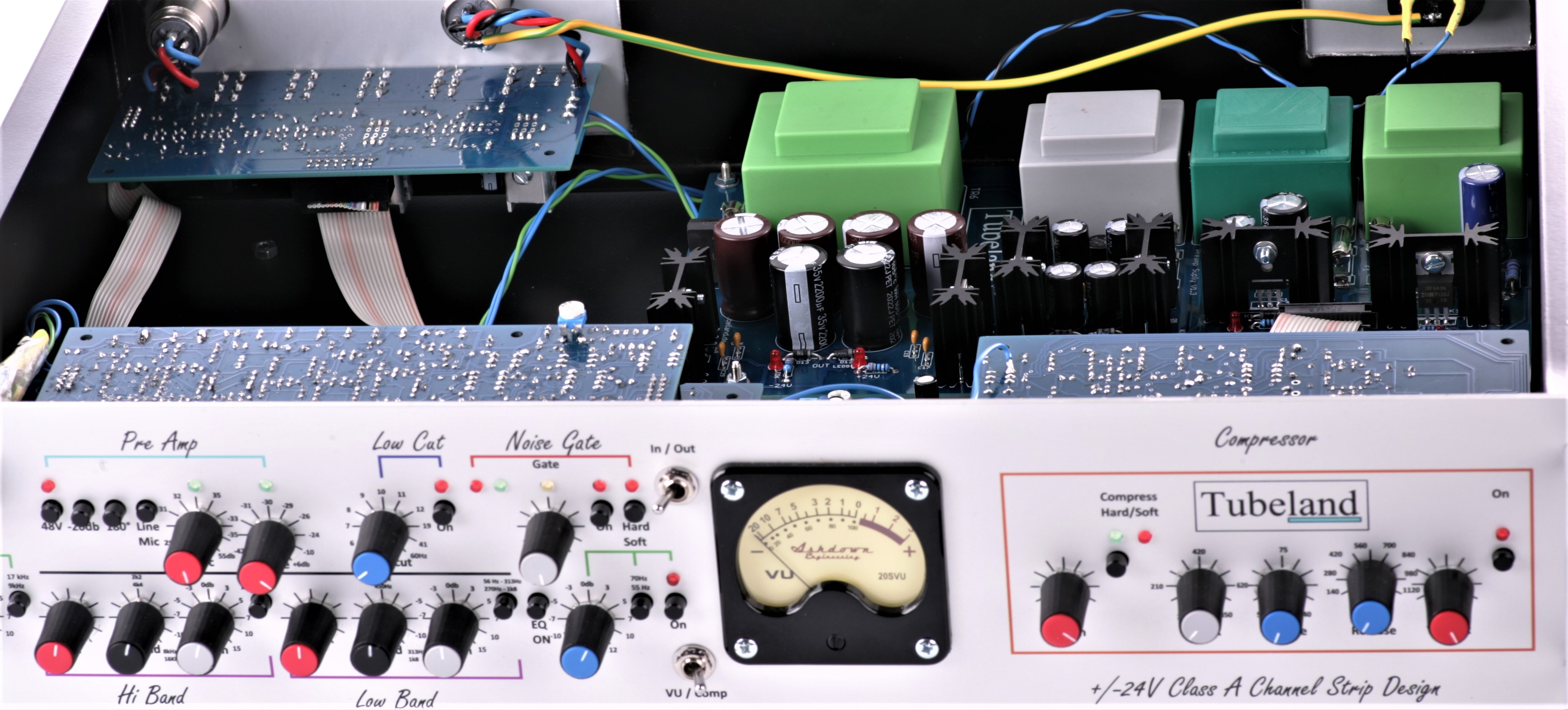

Zusammenbau PDF





Und zum Schluss noch die Frontplatten Daten dazu:



Bitte beachten sie beim Bau das je nach Baugruppe nicht alle Bauteile für den Mic Amp Benötigt werden!

Halten sie sich an den zugehörigen Stücklisten sowie an den Infos. Die Module sind für Andere Zwecke kombinierbar wie in der Beschreibung auch schon erwähnt!
